Meta Ray-Ban Display 作为Meta面向消费市场推出的智能眼镜新品，其技术方案选择打破行业常规——未采用自研的MicroLED与衍射光波导，转而搭载Lumus几何波导、OmniVision LCOS微显示器及歌尔定制投影引擎，以成熟现成组件快速落地产品。本文结合专家拆解与实测数据，从核心光学器件、显示性能、光路设计三大维度，深度解析Meta Ray-Ban Display的技术抉择与优劣。

核心组件选型：放弃自研，优先成熟度与实用性

Meta在Meta Ray-Ban Display研发中投入约15亿美元，却最终选择“非自研现成组件”，核心逻辑围绕“快速量产”与“核心体验保障”，三大关键组件的选型各有明确技术考量。

1）Lumus几何波导：突破衍射波导的效率与反光痛点

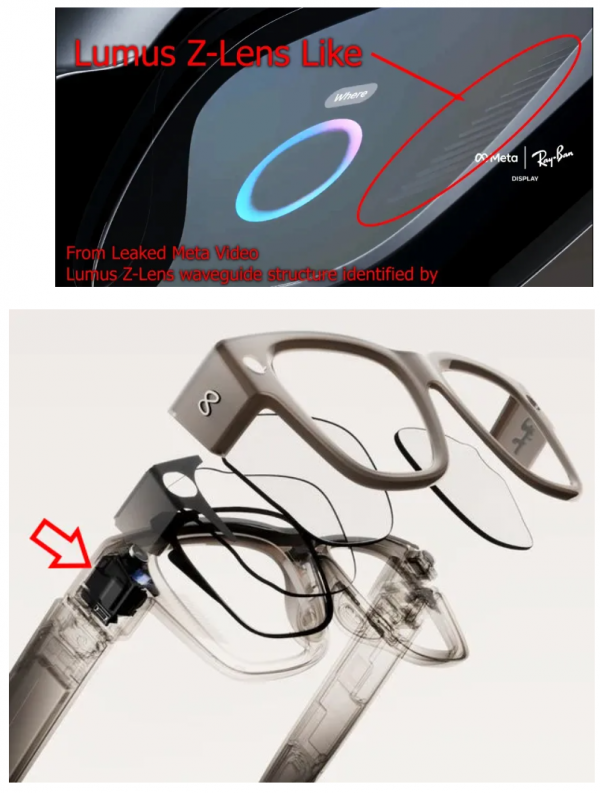

Meta Ray-Ban Display搭载的波导为Lumus Z-Lens几何波导变种，虽Meta与Lumus未明确承认，但通过CT扫描与光路分析可精准印证，其核心优势直接解决了衍射波导的两大行业难题：

- 效率领先3-7倍：相同视场角与视窗条件下，几何波导光效率远超衍射波导，配合投影引擎实现每流明5000尼特到人眼的亮度转化，支撑Meta Ray-Ban Display标称5000尼特峰值亮度，适配强光环境使用。

- 眼部反光极低：实测反光亮度仅为人眼接收光线的1.5%，且光线向下引导，常规使用场景下几乎不可见，远超衍射波导50%-100%的反光占比，避免“发光眼”尴尬。

- 色彩均匀性优异：几何波导天然具备更稳定的色彩传导特性，纯白画面无明显色差，仅存在细微均匀度偏差，优于多数衍射波导的色彩漂移问题。

此前Lumus波导因可制造性差、成本高，仅用于军事、医疗等高端场景，Meta Ray-Ban Display的量产落地对其工艺良率提升是关键考验，而Meta选择该波导则需克服“非我发明”心态，核心是看中其在体验端的不可替代性——目前仅Lumus实现70+度视场角玻璃波导，且成本低于碳化硅材质衍射波导。

2）OmniVision LCOS微显示器：高集成度平衡性能与功耗

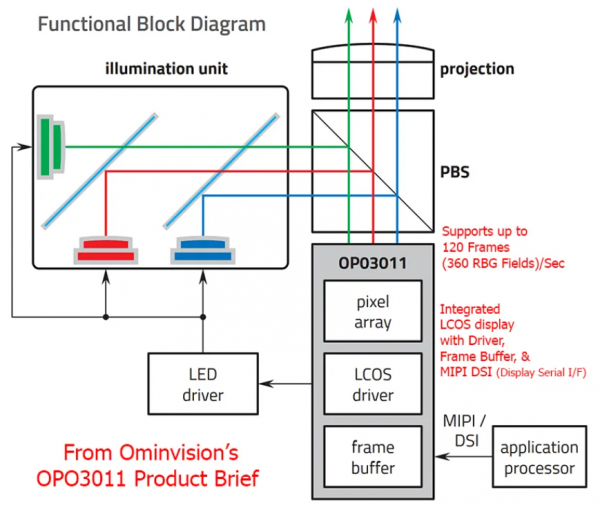

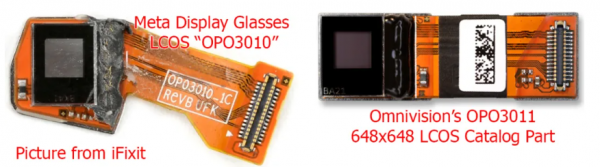

Meta Ray-Ban Display采用OmniVision OPO3010 LCOS器件，基于目录款OPO3011芯片定制柔性电路板，适配眼镜紧凑空间，其技术亮点集中在集成度与基础性能：

- 高度集成化设计：将LCOS控制模块、帧缓冲存储器、MIPI接收器集成于硅背板，大幅缩小器件尺寸与功耗，同时减少穿过眼镜折叠铰链的导线数量，提升结构稳定性。

- 对比度达标实用需求：OmniVision标称开关对比度1000:1，实测整机（含光学损耗）对比度约600:1，匹配环境光传感器调节逻辑，常规场景下无明显灰色“边框”，仅昏暗环境高亮度模式下可见。

- 帧率存在优化空间：支持最高120帧/秒（360 RGB彩色场），但Meta Ray-Ban Display仅启用90帧/秒，导致场序彩色分离（FSC）现象轻微显现，不同用户感知差异较大，需后续通过提升场速率改善。

值得注意的是，Meta标称显示器分辨率600x600像素，但实际有效分辨率接近400x400像素，推测有48像素/方向未用于显示，而40 PPD（每度像素数）在现实背景下观看时，清晰度短板可部分掩盖。

3）歌尔光学引擎：紧凑设计牺牲部分光学表现

Meta Ray-Ban Display光学引擎由歌尔设计并制造，核心目标是适配眼镜轻量化需求，结构设计有创新但存在明显妥协：

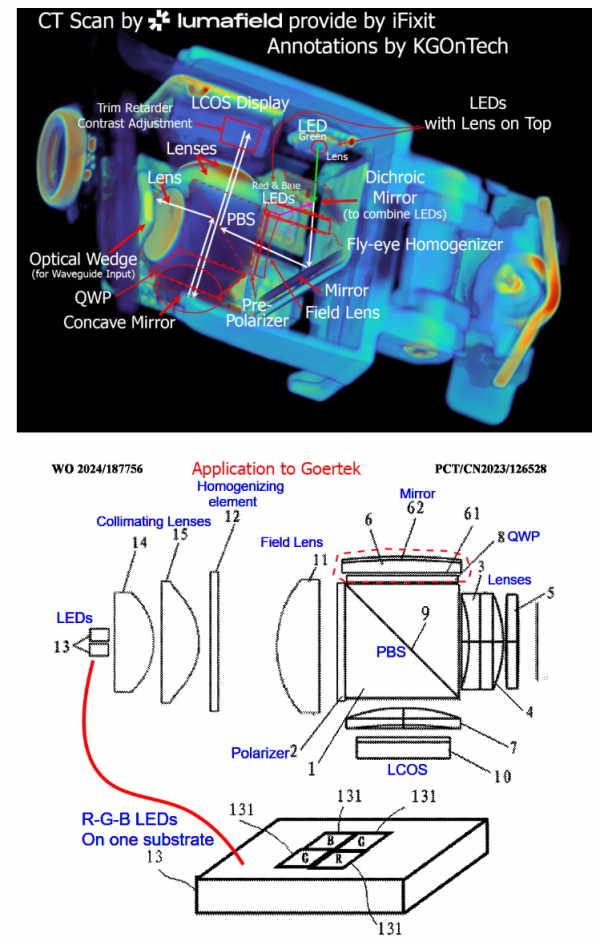

- 精简合光架构：将红、蓝LED共置于同一陶瓷基板，仅需1个二向色镜实现双向合光，取消传统微型投影仪的校正透镜，缩短光路同时降低体积，绿色LED独立布置，三者到后续光学组件距离一致，保障色彩混合均匀。

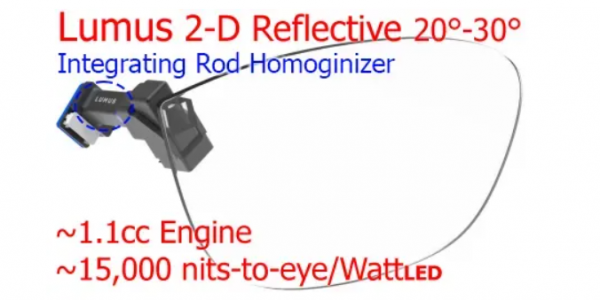

- 采用蝇眼匀光器：通过双侧微透镜阵列，将LED非均匀光线转化为方形均匀光斑，为LCOS器件提供稳定照明，避免光积分棒匀光器的体积冗余（Lumus常用光积分棒，Meta Ray-Ban Display无此组件也印证引擎非Lumus制造）。

- 特殊光路存在隐患：创新采用“凹面镜+四分之一波片”组合结构，使光线垂直于LCOS器件射出PBS（偏振分光棱镜），而非传统LCOS引擎的对向射出，虽适配波导安装角度，但存在两条潜在问题路径：一是入射强光直通向输出端，依赖预偏光片与PBS偏振控制阻挡杂光，易导致对比度损失；二是图像回传PBS环节可能产生重影，实测图像“偏软”大概率与此光路设计相关。

功耗控制方面，Meta Ray-Ban Display显示+音频运行功耗约0.38瓦，相机拍照增至1瓦，视频录制达1.7瓦，LED与LCOS器件的低功耗特性是核心支撑，而歌尔引擎的紧凑设计进一步优化了能耗表现。

显示与光学性能实测：亮点突出，短板集中

结合iFixit拆解、Radu Reit光路测试及专家实测，Meta Ray-Ban Display的显示与光学性能呈现“体验端达标，专业端有短板”的特点，核心指标表现如下：

1）亮度与视场角：亮度充足，视场角偏小且利用率低

- 亮度达标强光场景：实测投影仪全亮度输出约1流明，转化后到人眼亮度约5000尼特，匹配Meta标称值，户外强光下可清晰显示内容，环境光传感器可自动调节亮度，平衡视觉舒适度与功耗。

- 视场角偏小且利用率低：对角线视场角20度（正方形宽高比），低于多数AR眼镜水平，且日常使用中仅占用16度或更小视场角，调整字体大小、粗细仅触发文本换行，无法充分利用20度完整视场，推测是软件优化限制。

2）图像质量：色彩优异，锐度与分辨率有损耗

- 色彩均匀性领先：几何波导加持下，色彩分布均匀度远超衍射波导，纯白画面无明显明暗分区，仅边缘存在细微偏差。

- 锐度不足显“软”：图像偏软源于两方面，一是投影仪输出图像本身已存在柔和感（移除波导后测试确认非波导导致），二是数字重采样过程中的分辨率损失。

- 图片加载受限：仅能通过WhatsApp向眼镜传输图片，打开后仅占用16度视场角（约464像素宽度），且存在重采样模糊；Meta AI应用的“放大图像”功能可填满20度视场角，但软件缩放进一步损害分辨率。

3）眼部反光：争议平息，实际影响可忽略

此前部分拆解提及Meta Ray-Ban Display存在眼部反光，实测验证该现象确实存在，但影响极小，仅在室内最大亮度模式下可观测到视窗投影在眼部，下方视角可见反光，且反光图像破碎无法识别内容；常规亮度模式下，即使最佳观测角度也几乎不可见，核心原因是1.5%的反光占比远低于衍射波导，且环境光传感器可动态规避高反光场景。

技术方案本质：量产优先的折中选择

Meta Ray-Ban Display的技术选型核心是“放弃自研不成熟技术，整合现成最优组件”，Meta在MicroLED全彩技术未成熟、自研衍射波导效率不足的情况下，选择Lumus+OmniVision+歌尔的组合，快速落地消费级产品，其方案逻辑与未来方向可总结为两点：

1） 当下折中：体验优先于技术自研

Meta重金投入MicroLED与衍射波导研发，但未用于MRBD，核心是量产与体验平衡：MicroLED全彩显示尚未突破良率瓶颈，成本与稳定性无法适配消费市场；自研衍射波导效率低于Lumus几何波导，且眼部反光问题难以解决。选择现成组件虽牺牲部分技术自主性，但保障了亮度、反光控制、功耗等核心体验，符合消费级产品的落地需求。

2）未来方向：衍射波导迭代与引擎优化

传言Meta正研发双眼显示眼镜，计划采用玻璃材质衍射波导（碳化硅暂不实用），需解决效率与反光问题，避免体验倒退；OmniVision LCOS需提升场速率至120帧/秒，减少场序彩色分离；歌尔投影引擎的特殊光路设计需优化，解决图像偏软、重影风险，平衡体积与光学表现。

结语

Meta Ray-Ban Display的技术方案是Meta在快速量产与体验保障之间的最优解，Lumus几何波导解决核心体验痛点，OmniVision LCOS平衡性能与功耗，歌尔引擎实现轻量化适配，三者组合让产品具备实用价值，但也存在视场角小、图像偏软、帧率不足等短板。其本质是消费级智能眼镜的技术妥协——在核心组件未完全成熟的阶段，优先通过现成技术整合落地产品，再基于市场反馈迭代优化，为后续自研技术量产积累经验。

参考文献：

KGoNTECH Meta Ray-Ban 显示器第一部分（Lumus 波导、OmniVision LCOS 和歌尔光学引擎）
